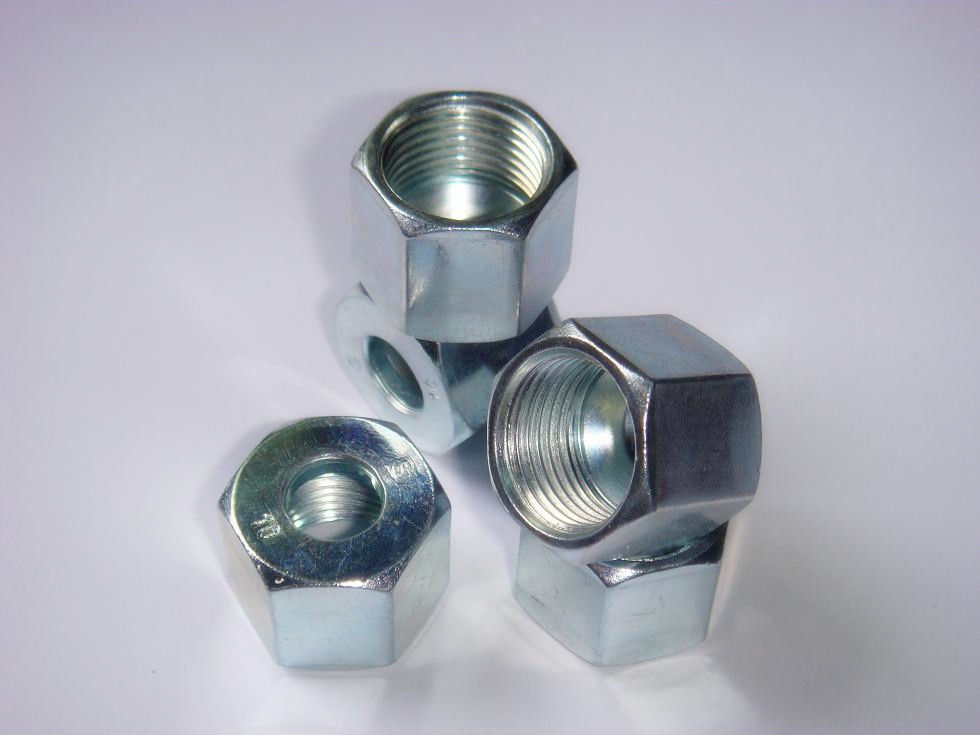

Nuez hidráulica de la tubería del estruendo 2353 del acero de carbono para la manguera hidráulica

Nuez hidráulica de la tubería del estruendo 2353 para la manguera hidráulica

Descripción del detalle:

1. Número de parte: M

2. Hilo de Metrial: Estruendo

3. Presión: 100/315/160/630/400/315

El tipo asamblea conjunta de la manga de tubo:

(1) pre montado, tipo montaje de la manga de la junta de tubo pre del vínculo más importante, afecta directamente a la confiabilidad del sello. Un preprocesador dedicado se requiere generalmente. El diámetro bajo puede ser pre común en un tornillo. El método concreto es utilizar una junta como el cuerpo de la madre y presionar la nuez y la manga sobre el tubo. El modelo para uso general comprende principalmente un tipo de la manga a través de junta de tubo, un tipo extremo de la brida de sujeción a través de la cabeza de la conexión, una junta de tubo de la manera del tipo tres de la brida de sujeción y otros modelos. Encontré que incluso si el mismo fabricante de un lote de mercancías, el cono de estas juntas en la profundidad del agujero es a menudo diferente, dando por resultado un escape, y este problema se descuida a menudo. El acercamiento correcto es conectar el extremo del tubo con qué clase de junta, y los extremos correspondientes de la conexión se prefabrica con el mismo tipo de junta, para poder evitar el problema de la salida al máximo.

Los extremos del tubo serán rasantes. El tubo debe ser rasante en muela abrasiva del sawing y otras herramientas, y limpieza de las rebabas y el soplar con el aire de alta presión antes de usar.

Al instalar, el coaxiality del tubo y el cuerpo de la junta se deben guardar lo más lejos posible. Si la desviación del tubo es demasiado grande, causará fracaso del lacre.

Si la fuerza pre cargada es desfavorable, el borde interno de la manga de la tarjeta del embajador apenas se inserta en la pared externa del tubo, y la brida de sujeción no se debe deformar obviamente. Cuando la conexión de la tubería, y entonces según el montaje de ajuste especificado de la fuerza. La manga de la tarjeta de la phi 6-1 que aprieta la fuerza es 64-1 15N, 16 MMR 259n, phi 18m m de la phi para 450n. Si la manga se deforma gravemente en pre la asamblea, perderá su efecto del lacre.

(2) prohíbe el sellante de adición y otros llenadores. Alguna vierten persona para obtener un mejor efecto del lacre, en la cubierta de la tarjeta con el sellante, el resultado del sellante en el sistema hydráulico, causando componentes hydráulicos, tales como agujeros que tapan.

(3) al conectar el tubo, el tubo debe tener bastante permiso de la deformación a evitar dibujar el tubo.

(4) al conectar la tubería, la fuerza lateral debe ser evitada, y la fuerza lateral hará el sello ser demasiado apretado.

(5) cuando las tuberías de conexión, deben ser buenas de una sola vez, evite el desmontaje repetido, si no hará funcionamiento pobre del lacre. Tipo instalación de la chaqueta de la junta de tubo.

Tipo descripción de la manga del principio de la junta de tubo:

El principio de conexión del tipo junta de la manga de tubo es que el borde interno agudo de la brida de sujeción está cortado gradualmente en la pared externa de la tubería de acero bajo acción del esfuerzo de torsión de ajuste que se aumenta gradualmente, y el propósito de conectar las instalaciones de tuberías con el lacre confiable se alcanza. 1, estructura simple, aspecto confiable del funcionamiento del lacre, fácil de utilizar, excelente de la fabricación, ligero y hermoso. 2, no añaden las juntas, no soldando con autógena, los materiales de la reserva, la carga repetida y la descarga de funcionamiento. se reduce 3, porque las juntas de la manga no necesitan soldar con autógena, la influencia de las impurezas de la tubería en el funcionamiento de sistema. Por lo tanto, el tipo junta de la manga de tubo es ampliamente utilizado en la tubería del equipo hidráulico y neumático con aceite, gas y medio. Es especialmente conveniente para las ocasiones con peligro ardiente, operación de la mucha altitud y asamblea y desmontaje frecuentes

El tipo estructura de la manga de la junta de tubo se compone principalmente de 24 juntas afiladas del agujero con la alegría de Eve, con un sistema de tarjeta agudo de la cuchilla, de la composición de la nuez. Apriete la nuez, los sistemas de tarjeta fueron empujados en los 24 agujeros y entonces la deformación, alegría de Eve, el borde de tarjeta cortó el tubo y la formación de un surco anular, y desempeña así un papel en el lacre. Porque la manga es elástico, el modelo para uso general puede llevar mayor impacto, y el modelo para uso general tiene la función de prevenir flojedad.
